阀门智能定位器的调试步骤与原理

发布日期:[2023-04-12] 点击率: 关键词: 阀门智能定位器

阀门智能定位器是气动调节阀的关键附件之一,其作用是把阀门智能定位器装置输出的电信号变成驱动调节阀动作的气信号。阀门智能定位器是具有阀门定位功能,既克服阀杆摩擦力,又可以克服因介质压力变化而引起的不平衡力,从而能够使阀门快速的跟随,并对应于调节器输出的控制信号,实现调节阀快速定位,提升其调节品质。本文重点讲解赫尔法阀门智能定位器调试步骤,帮助大家掌握赫尔法阀门智能定位器。


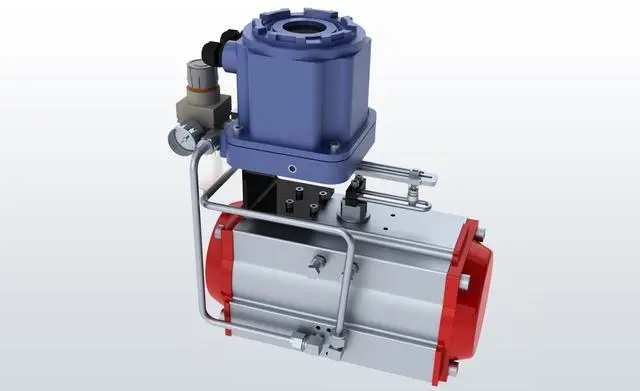

一、阀门智能定位器的原理、作用

阀门智能定位器的原理:

阀门智能定位器通过自整定程序,使得阀门智能定位器的位置传感器信号与阀位成对应比例关系,定位器处于稳定状态。当反馈杆反馈阀门的开度位置发生变化时,定位器输出气源信号使得执行机构气室压力发生变化,从而推动执行机构的推杆运动,使阀杆定位到新的位置,阀门智能定位器的传感器信号重新与阀位相对应,达到新的平衡状态。

(1)用于对调节质量要求高的重要调节系统,以提高调节阀的定位准确及可靠性;

(2)安装在于阀门两端压差大于1MPa的地方。通过加大气压增加启动器的输出力,克服流体对阀芯产生的异力降低行程中的误差;

(3)为避免对外泄漏,当流动流体中包含高温、高压、低温、有毒、易燃、易爆等状态时通常会将填充物挤压得十分严实,使用阀杆和填充物之间的摩擦力增加,此时再用定位器可克服时滞情况;

(4)当流体为粘性流体或流体中含有固体悬浮物时,使用定位器可以降低流体对阀杆移动的阻力;

(5)定位器还具备克服控制信号的传递滞后,改善阀门的动作反应速度;

(6)用来改善调节阀的流量特性;

(7)当单个调节器控制两个执行器时可以使用两个定位器,以一个低程动作,另一个高程动作。分别接受低输入信号和高输入信号,达到分程调节状态。


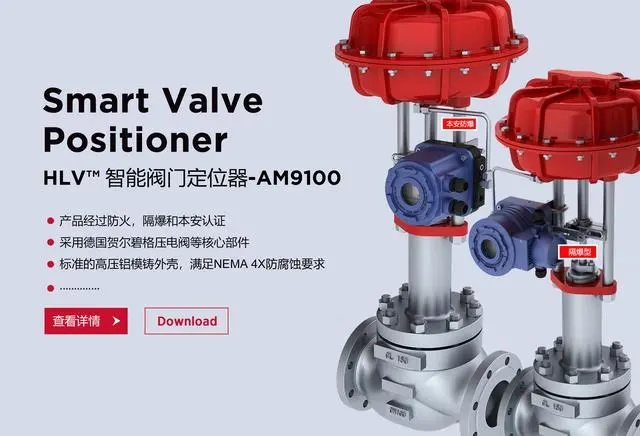

二、赫尔法定位器的调试

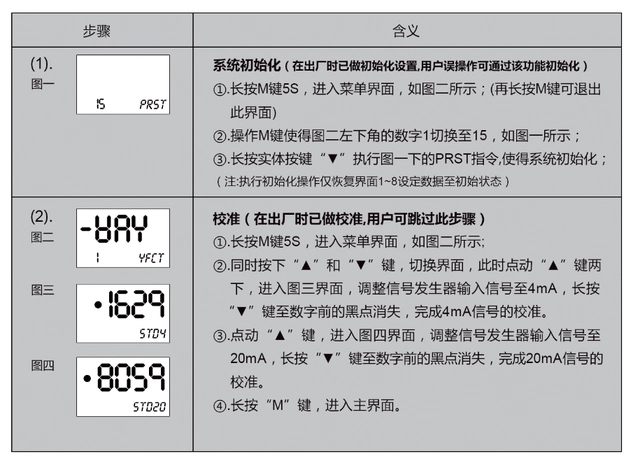

1、系统初始化与校准

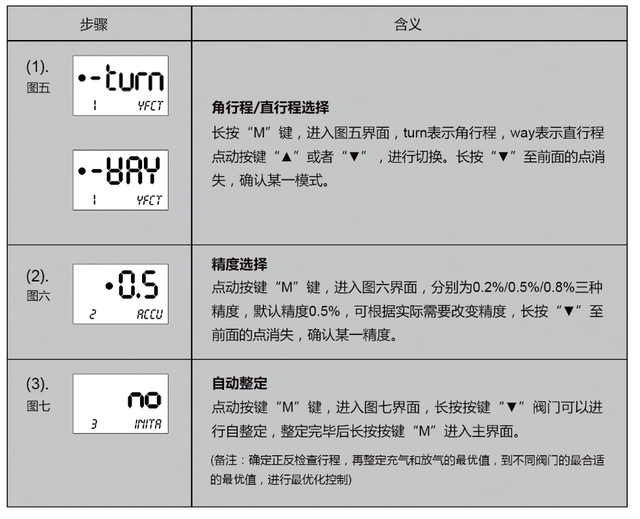

2、自动整定(系统初始化与校准之后进行)

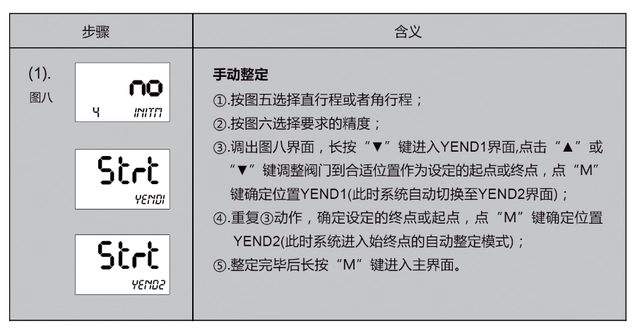

3、手动整定

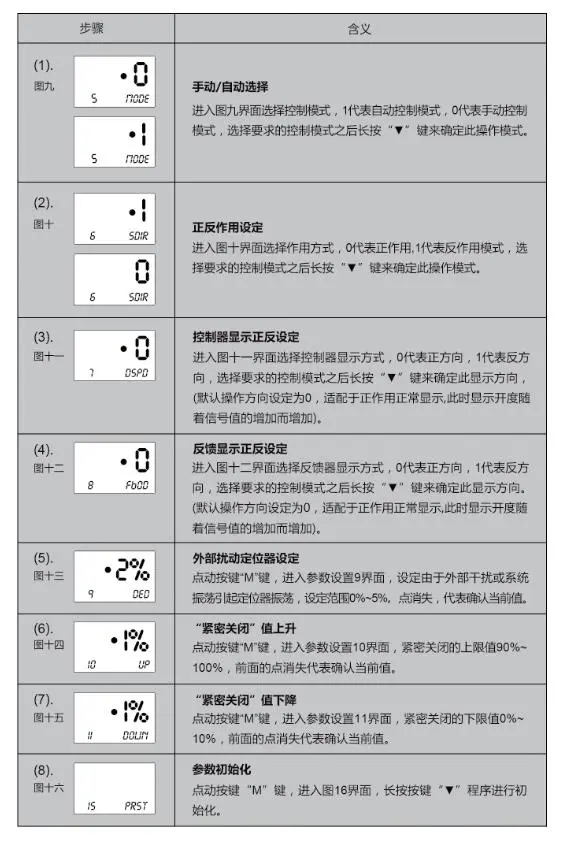

4、其他设定


三、定位器常见故障

1、阀门智能定位器有输入信号但是没有输出信号:

(1)电磁铁组件发生故障,建议换电磁铁组件。

(2)供气压力不对,建议检查气源压力。

(3)气动放大器挡板零点调节过高,挡板远离喷嘴。

(4)气路堵塞。

(5)气路连接有误(包括放大器)。

(6)电/气定位器输入信号线正负极接反。

2、阀门智能定位器没有输入信号但是输出信号一直大:

(1)气动放大器挡板零点调节过低,挡板过于压紧喷嘴。

(2)喷嘴堵塞。

(3)输出压力缓慢或不正常。会导致调节阀的膜头受损、漏气,造成有输入信号但调节阀动作缓慢的故障,使调节阀达不到及时调节的效果,处理办法检查膜室,更换膜片嘴。

3、阀门智能定位器线性不好:

(1)反馈凸轮或弹簧选择不当或者方向不对。

(2)反馈连杆机构安装不好或者在某些位置有卡住的现象。

(3)喷嘴或挡板有异物。

(4)背压有轻微泄漏现象。
