电液执行器的组成

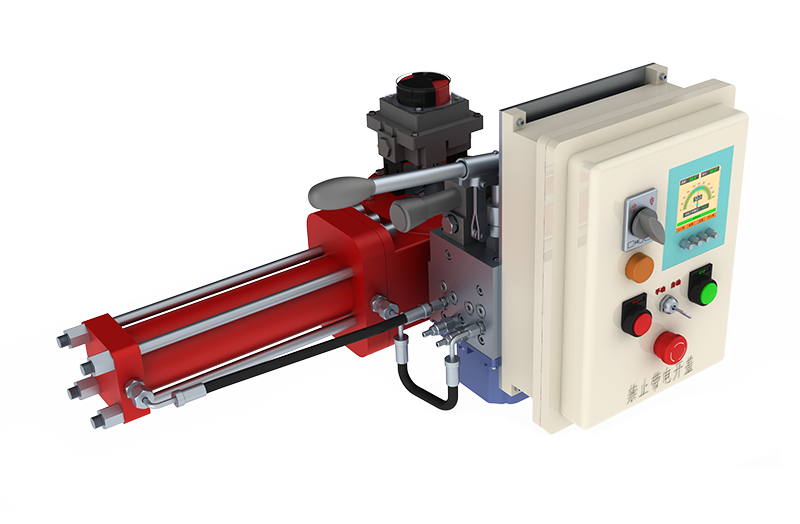

电液执行机构包含两个主要部分,即执行器(缸和电液动力组件)部分和控制箱部分。执行机构装在驱动装置上,控制箱远程安装。连接它们的是模块电缆和反馈电缆。控制箱包括位置控制处理器、电源供应、马达驱动器、 保险丝和电源滤波器以及接线端子。
电液执行器厂家在位置控制处理器的操作装置中有自动设定和本地三种操作模式。当执行机构处在自动模式时,它会根据控制信号,通过自动调节来达到目标位置。当执行机构处在现场本地模式时,可以通过手动方式来调节执行器位置。当执行机构处在设定模式时,可以对执行器进行校准,同时可设置其运行参数,此运行参数控制执行器的动态特性。
通过一个简单的操作可以使位置控制处理器(PCP )进入“设置”模式,在这里,速度、行程、死区和控制信号可以通过三键区和显示器设置。编程参数可以从长久存储器中获得。PCP能够对执行器的各种故障进行诊断。 错误代码以两位字母表示在五位显示屏上,执行器部分的核心是电液动力模块,包括马达、齿轮泵、流量匹配阀、贮油箱、加热器、旁路电磁阀等。
流量匹配系统允许动力模块以增量方式定位。马达和泵只在执行器需要动作时动作。不动时,锁在原位。该系统完全能够胜任调节任务,而不受启、停或反转的限制。
